SPEED CONTROLLER (SR TYPE)











ㆍMOTOR의 가변속 요구에 대응하여 개발된 소형 GEARED MOTOR용 SPEED CONTROLLER입니다.
ㆍ당사에서 독자적으로 개발한 IC회로에 의해 소형, 경량, 높은 신뢰성을 실현하였습니다.
ㆍCE MARK를 획득한 제품으로 더윽 큰 신뢰성을 확보하였습니다.
ㆍ속도 설정은 내장 CASE전면의 속도 설정용 가변 저항기에 의해 회전속도 조정이 가능합니다.

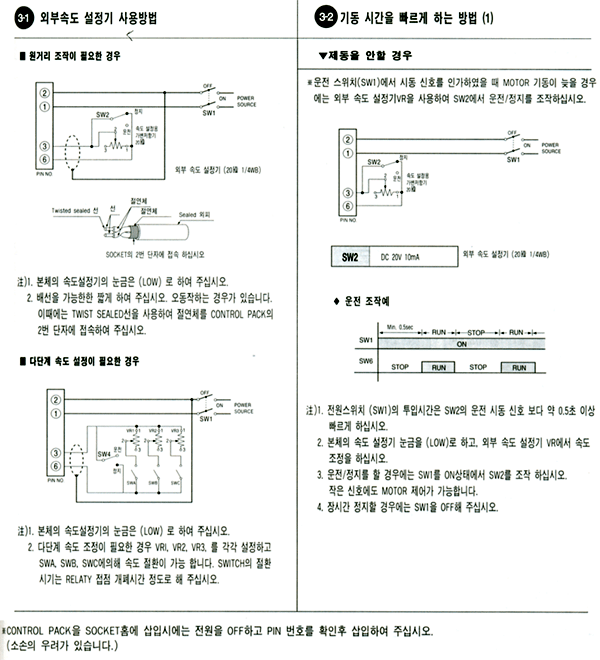

ㆍ속도설정기를 별도로 설치하여 원거리 운전 조작도 가능합니다.
ㆍ전기 BRAKE에 의한 순시 정지 기능이 가능합니다.
ㆍ소형의 8PIN PLUG IN 방식을 채용했습니다.











품명

특성



SR TYPE

SRA01

SRA02

SRB01

SRB02

SRC01

SRC02

SRD01

SRD02

SRX01

SRX02

정격전압

AC 110V 60Hz

AC 220V 60Hz

AC 100V 50/60Hz

AC 200V 50/60Hz

AC 220~ 240V 50Hz

사용전압범위

±10%

적용
MOTOR
출력

INDUCTION

6W

15W ~ 90W

6W

15W ~ 90W

6W

15W ~ 90W

6W

15W ~ 90W

6W

15W ~ 90W

REVERSIBLE

6W

15W ~ 40W

6W

15W ~ 40W

6W

15W ~ 40W

6W

15W ~ 40W

6W

15W ~ 40W

EㆍS

6W

15W ~ 90W

6W

15W ~ 90W

6W

15W ~ 90W

6W

15W ~ 90W

6W

15W ~ 90W

속도제어범위

50Hz : 90 ~ 1400 rpm                                                         60Hz : 90 ~ 1700 rpm

속도변동율

5%(표준치)

속도제어기

외부속도 설정기에 의한 조정가능

제동

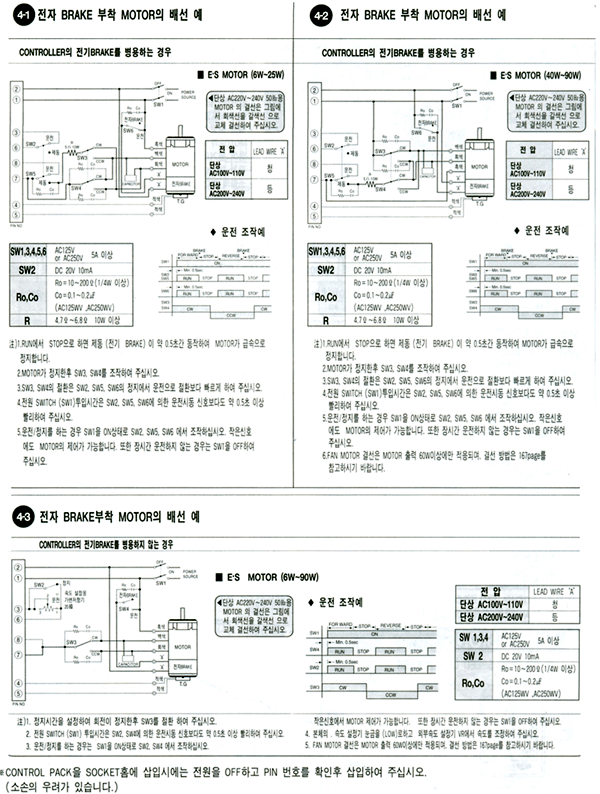

전기 BRAKE에 의한 순시 정지가 가능

전기 BRAKE 범위

약 0.5 sec

병렬운전

기능없음

Slow Run,

Slow Stop

기능없음

사용온도범위

-10 ~ 50℃

보존온도범위

-20 ~ 60℃

사용습도범위

85% 이하(결로없을것)



※ 1 : 적용 MOTOR는 당사 SOCKET TYPE SPEED CONTROL MOTOR입니다. (T.G 전압이 12V용 MOTOR를 사용하십시오.)
※ 2 : 전기 BRAKE에는 保持力이 없습니다.
