6w
INDUCTION MOTOR, REVERSIBLE MOTOR
□60mm TERMINAL BOX TYPE






　

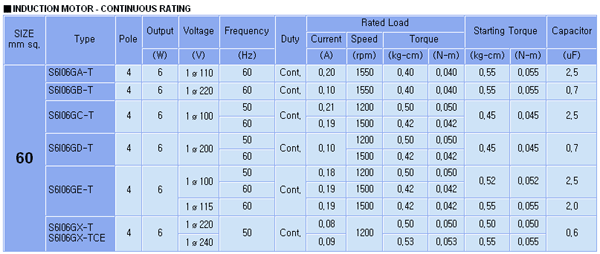

■ 기종명 맨 끝자리에 CE가 명기된 MODEL은 CE MARK를 획득한 제품으로 IMPEDANCE PROTECTED TYPE입니다. (FILE NO. E9766002E01. 인증기관 : TUV Rheinland)

■ 기종명 S6I06GE-T는 사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오. 고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하 됩니다.

■ 'L' Type 전용으로 기종명에 표시하지 않습니다.

　

　

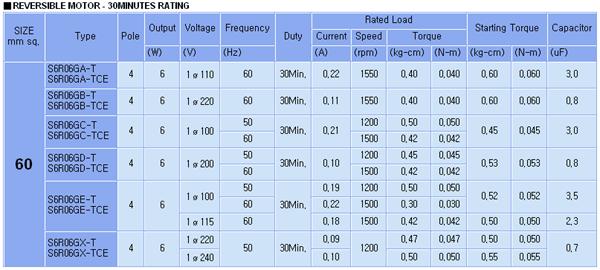

■ 기종명 S6R06GE-T는 사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오. 고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하 됩니다.

■ 기종명 맨 끝자리에 CE가 명시된 MODEL은 CE MARK를 획득한 제품으로 IMPEDANCE PROTECTED TYPE입니다. (FILE NO. E9766002E01. 인증기관 : TUV Rheinland)
S6R06GE-TCE는 115V용 사양으로만 출하됩니다.

■ 본 DATA는 간이 BRAKE 봉을 MOTOR에 장착된 상태에서 측정한 DATA입니다.

■ 'L' Type 전용으로 기종명에 표시하지 않습니다.

　

　

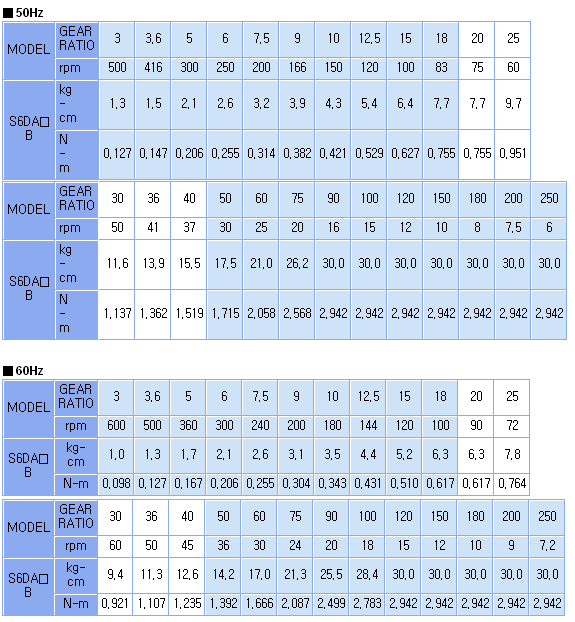

■ GEAR HEAD 품명중 □ 은 감속비를 표시합니다.

■ GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용 TORQUE는 30kg-cm입니다.

■ 회전방향은 ■ 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.

■ 회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.

■ 'L' Type 전용으로 기종명에 표시하지 않습니다

　

　

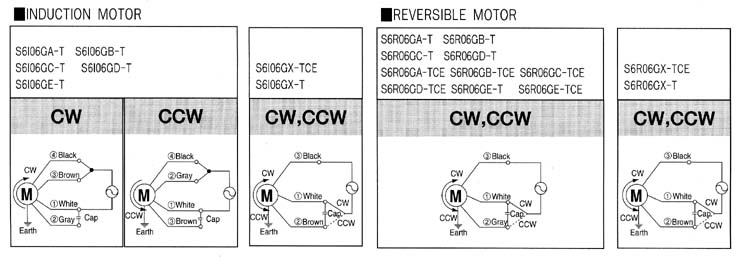

회전방향은 MOTOR의 SHAFT 끝 쪽에서 볼 때의 회전방향 입니다.
　
　

주의 : MOTOR 회전방향의 교환은 MOTOR가 완전히 정지한 후에 실시하여 주십시오.
MOTOR가 회전 중에 회전방향을 교환할 경우 회전방향이 바뀌지 않거나 회전방향이 바뀌어지는 데 있어서 시간이 걸리는 수도 있습니다.
