기본적으로 REVERSIBLE MOTOR는 INDUCTION MOTOR와 같은 원리로 작동 되지만 짧은 시간에 정회전, 역회전의 가역성을 좋게 하기 위하여 기동 토르크를 크게 함과 동시에 전원이 차단 되었을 때 모터의 오버런을 방지하는 간이 브레이트를 내장하고 있습니다.
REVERSIBLE MOTOR는 빈번하게 반복되는 용도에 최적입니다.
그러나 손실입력이 크기 때문에 INDUCTION MOTOR에 비하여 온도상승이 높아 30분 정격으로 되어 있습니다.






























REVERSIBE MOTOR는 CONDENSER 운전형 단상 유도전동기 입니다. 따라서 일반적 특성 및 특징은 INDUCTION MOTOR 와 동일합니다.
순시 정역운전이 가능합니다.

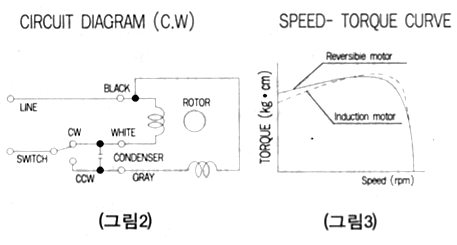

간이 BRAKE 기구를 내장하여 짧은 시간에 정회전, 역회전이 가능하고, STATOR 권선을 MAIN COIL 과 SUB COIL 을 같게 권선 함으로써 정역회전시 같은 특성을 가지도록 설계가 되어 있습니다. (그림2)참조
또한 짧은 시간에 정회전, 역회전의 순시 가역성을 좋게 하기 위하여 기동 TORQUE를 크게 설계되어 있습니다.(그림3)참조
OVER RUN을 방지하기 위하여 간이 BRAKE를 사용하여 이간이 BRAKE에 의해 약간의 유지력을 가지고 있어 정지 시에 OVER RUN 을 방지하여 순시 정지력이 뛰어납니다.(그림1)참조
전환 SWITCH로 MOTOR의 회전방향을 간단하고, 짧은 시간에 역전시킬 수 있으므로 정회전, 역회전을 자주 빈번하게 사용하는 용도에 적합하게 사용됩니다.
따라서 REVERSIBE MOTOR라고 불리고 있습니다.
운전정격시간은 30분입니다.
REVERSIBE MOTOR는 짧은 시간에 정회전 역회전 등의 제어용으로 뛰어난 특성으로 운전되도록 설계되어 있어서 손실입력이 크기 때문에 INDUCTION MOTOR에 비해 온도상승이 높습니다. 따라서 정격운전시간은 30분으로 되어 있습니다.
즉 정격 운전시간이 30분이라고 하는 것은 온도상승 측면에서 볼 때에 연속으로 운전 가능한 시간이 약30분 이라고 하는 것입니다.
일반적으로 회전수, TORQUE특성, 전압특성, CONDENSER특성에 대해서는 INDUCTION MOTOR와 동일합니다

相數
SIZE
출력(W)
MOTOR MODEL 名
HOLDINGTORQUE
OVER RUN
(g/cm)
(N/cm)
單相
60mm角
6
S6R06G□
50
0.5
4
70mm角
15
S7R15G□
130
1.3
5
80mm角
15
S8R15G□
150
1.5
5
25
S8R25G□
150
1.5
5
90mm角
40
S9R40G□ ( )
400
4.0
6
60
S9R60G□ ( )
400
4.0
6
90
S9R90G□ ( )
400
4.0
6

(표1) REVERSIBLE MOTORML HOLDING TORQUE와 OVER RUN





















REVERSIBE MOTOR의 간이 BRAKE는 다음과 같은 특징이 있습니다.
① 마찰부하를 가하여 순시가역특성 을 양호하게 합니다.
② OVER RUN을 작게 합니다.
③ 약간의 HOLDING TORQUE를 갖고 있습니다

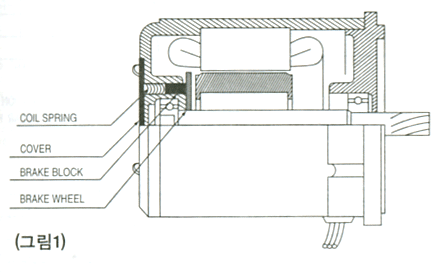

REVERSIBE MOTOR는 일반적으로 REMOTE CONTROL적인 경우에 사용하는 때가 많기 때문에 위와 같은 특징을 갖고 있습니다. 따라서 구조적으로 (그림1)과 같이 BRAKE WHEEL에 BRAKE봉(BRAKE BLOCK)을 SPRING으로 압력을 가하여 접동 시키고 있습니다.
부하가 더욱 증가하여 M점에 도달하면 MOTOR는 그 이상 TORQUE를 발생하지 않으므로 R점에 도달해 정지합니다.
즉 R-M구간은 불안정 영역이고 MOTOR로서 안전하게 운전 가능한 구간은 M-O구간입니다.
위와 같은 구조상의 BRAKE력에 한계가 있어 당사에서는 MOTOR출력 TORQUE의 약10%정도로 하고 있습니다.
(표1)의 HOLDING TORQUE와 OVER RUN을 표시하고 있지만 정확하게는 각 MOTOR에 의해 다소 편차가 있습니다. 또한 운전시간, 온도에 의해서도 변화합니다. 따라서 참고 치로 사용하여 주십시오
REVERSIBE MOTOR의 정격TORQUE, 기동 TORQUE, 전류 특성등은 간이 BRAKE봉을 MOTOR에 장착된 상태에서의 특성치를 표시하였습니다. 따라서 MOTOR 봉등의 부품의 차이에 의해 약간의 차이가 있을 수 있으므로 MOTOR선정시 여유를 가지고 MOTOR를 선정하여 주십시오.
사용초기의 HOLDING TORQUE는 (표1)의 값보다도 떨어지는 경우가 있으므로 주의하여 사용하십시오.


































REVERSIBE MOTOR는 정격운전시간 30분으로 한정되어 있지만 단시간으로 [ON-OFF]운전을 하는 경우에는 운전조건에 의해서 시간이 변화합니다.
REVERSIBE MOTOR를 단시간 [ON-OFF]운전으로 사용할 경우에는 기동전류가 커져서 많은 전류가 흘러 MOTOR의 온도상승이 높게 나타납니다. 그러나 MOTOR가 정지해 있는 시간을 길게 사용하면 정지시의 자연냉각 효과로 인하여 MOTOR의 온도를 낮추게 되므로 정격운전시간을 길게 사용할 수 있습니다.

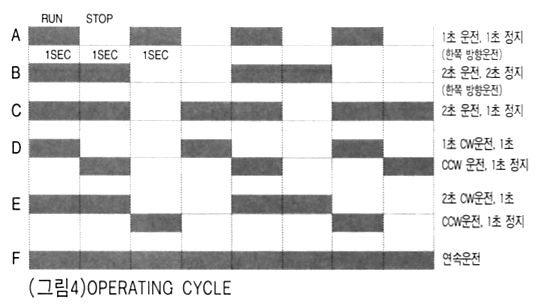

[ON-OFF]운전 사용조건을 (그림4)의 A~F와 같이 결정합니다. F는 연속운전을 나타냅니다.

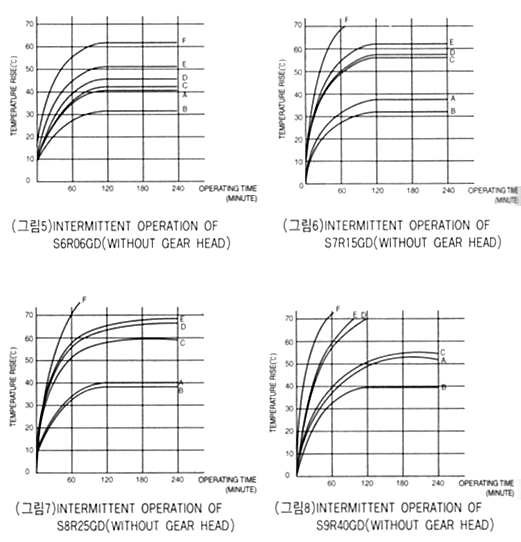

(그림5)에 서 (그림8)까지 의 특성치는 운전사용조건(그림4)의 A~F에 의하여 200V 60Hz용 MOTOR로 측정시에 나타난 특성치 결과입니다. 따라서 220V 60Hz MOTOR의 특성 전압이 약 10%높기 때문에 특성치도 다소 높게 나타나므로 허용온도 이하에서 사용하도록 주의하여 주십시오.
온도상승 측정에 있어서는 타점기록계에 의하여 MOTOR에서 발생되는 온도가 외부접촉에 의해 열이 전도되는 것을 거의 없게 하고 MOTOR의 무부하상태에서 측정합니다. 이렇게 측정하는 것이 온도가 제일 높게 나타나게 되는 방법입니다.
특히 MOTOR의 정격 TORQUE보다 부하가 크거나 관성부하가 큰 경우에는 기동이나 역회전에 필요한 시간이 길게되어 온도상승이 보다 높아지는 경우도 있으므로 주의하여 주십시요
REVERSIBE MOTOR의 온도상승은 일반적인 사양이 deg C(△T값임)이므로 이 온도를 초과하여 사용하지 않도록 주의 하여 주십시오. 또한 출력이 큰 MOTOR일수록 운전시간이 짧아집니다.

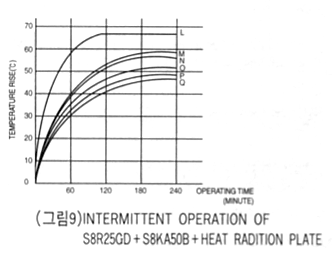

실제 사용에 있어서 MOTOR 단독으로 사용하는 경우도 있지만, 대부분 GEAR HEAD와 조합하여 사용되고 있습니다. 따라서 S8G25GD의 MOTOR에 S8KA50B의 GEAR HEAD를 조합하여 무부하 운전한 경우의 온도상승은 (그림9) 의 L CURVE처럼 되고 (그림7)의 MOTOR 단품에 비해서 온도상승이 작아지고 운전시간이 약30분 길게 됨을 알 수 있습니다.
(표2)에서는 취부면에 각종 방열판의 종류를 나타내고 있습니다. 이 측정의 결과로부터 지경을 2배로 하면 약 6℃ 가 낮아지고 철보다 ALUMINUM이 열전도가 높아 온도상승이 낮게되고 또한 ALUMINUM에 도장을 함으로써 약 3℃ 낮아지는 것을 알 수 있습ㅈ니다. l
일반적으로 COIL온도를 측정하여 절연계급에 따른 온도이하로 관리하는 것이 원칙이지만 MOTOR HOUSING 표면 온도가 90℃이하이면 그운전조건에서 연속운전이 가능합니다. MOTOR의 온도는 부하조건, 운전CYCLE, MOTOR의 취부방법, 주위온도 등의 조건에 따라 변합니다. 이들의 DATA로 전체를 판단하기 는 어렵겠지만, 참고용 자료로 사용하십시오.
온도상승

CURVE
TYPE OF HEAT RADIATION PLATE
DIA METER(mm)
MATERIAL
PAINTING
L
-
-
-
M
200
IRON
NO PAINTING
N
200
ALUMINUM
NO PAINTING
O
400
IRON
NO PAINTING
P
400
ALUMINUM
NO PAINTING
Q
400
ALUMINUM
BLACK

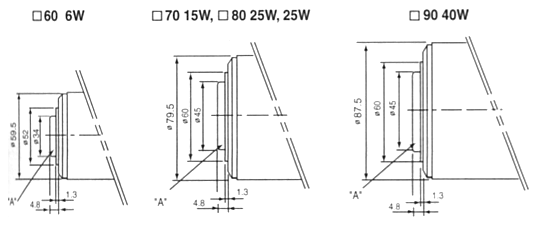

ㆍREVERSIBLE MOTOR의 CE용 MOTOR는 防 , 防水 효과를 높이기 위하여 "A"의 COVER를 뒷부분에 조립했습니다.(아래그림참조)
ㆍ따라서 MOTOR의 길이가 약 4.0mm 정도 커졌습니다. 사용하실 때 양지하시고 사용하여 주십시오.

GENERAL SPECIFICATION OF REVERSIBLE MOTERS

항 목
사 양
절연저항
상온 상습에서 MOTOR을 정격으로 운전 후 MOTOR 의 COIL. MOTOR CASE사이를 DC 50V MEGGER로 측정하여 100㏁ 이상임.
절연내압
상온 상습에서 MOTOR을 정격으로 운전 후 MOTOR의 COIL. MOTOR CASE 사이에 1500V 50/60Hz를 1분간 인가하여 이상 없음.
온도상승
Motor 을 정격으로 운전 후 온도계법으로 측정하여 온도상승치(△T)가 60℃이하임.
절연등급
E종 (120℃). UL규격 인증품은 A종(105℃)
과열보호장치(T/P)
THERMAL PROTECTOR 내장(자동 복귀형): 개방 120℃±5℃ 복귀 77℃±5℃
사용온도
-10℃~±50℃ (UL, CE규격 인정 MOTOR는 -10℃~40℃)
사용습도
85% 이하 (결로 없는 곳)
